包括反擊式破碎機在內的粗破、細破設備在高速公路、高鐵、冶金、礦山、建材、市政建設等行業內已經得到了廣泛的應用。我們最常見到的高速公路、市政道路、房地產建設等用到的各規格的公分石、瓜米石等都是由破碎機破碎而成的。昆明反擊破廠家滇重礦機生產的反擊式破碎機則是一種目前得到普遍應用的破碎設備，它有機地集打擊、反擊、離心沖擊、剪切、研磨等破碎機能于一體，破碎比大、產品顆粒性好，能效和內部大破碎腔得到充分、高效利用，可破碎各類300Mpa的硬物料而不僅僅是只能破碎中軟物料，目前在各類二段破碎工藝中已經全面取代了圓錐破碎機。

但時根據云南昆明滇重礦機的碎石機項目組市場調查和技術統計，在云南反擊式破碎機市場上，由于部分廠家技術實力、生產工藝等問題，造成一些反擊破用戶的設備在實際生產中一些關鍵部件屢屢出現各類問題，常見的包括轉子、板錘部件上出現裂紋、甚至發生斷裂，破碎機破碎效率低等問題。基于這種情況，昆明反擊破技術工程師特別將我們在反擊式破碎機設備研發過程中，三維建模及碰撞系統的動力學有限元分析選擇公布，希望可以對同類的反擊式破碎機廠家有所啟示，同時也讓碎石機用戶對影響破碎效果的各個影響因素有個明白的認知，在選擇產品時可以做到有的放矢。

1、昆明反擊破專家組建立的3D模型及仿真分析的參數設置

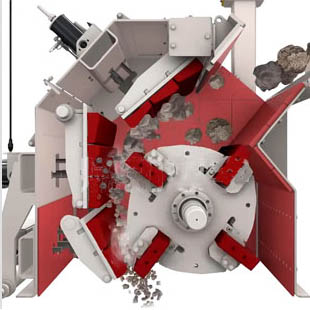

眾所周知，反擊式破碎機關鍵的破碎系統的包括轉子、板錘、反擊板組成，作業過程可以看作是板錘與石塊、石塊與反擊板、石塊與石塊這三個碰撞作用過程不斷交替往復進行的過程。云南反擊式破碎機技術工程師建立的3D模型入下圖所示。

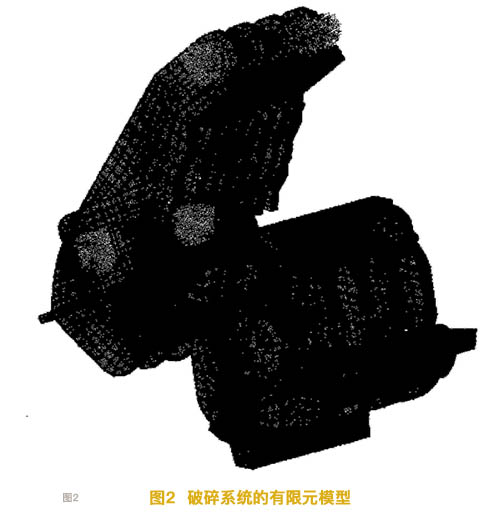

需要說明的是，為了幫助看到這篇文章的碎石機用戶更加方便簡潔地了解，昆明反擊破技術工程師在不影響整體結構、性能的前提下對3D模型做了適當?shù)暮喕幚恚饕ㄉ婕暗降牟考系牡菇?、螺栓孔等。同時在做有限元模型時，由于轉子、板錘、反擊板的形狀較為復雜，為了提高網格質量和后期計算的準確率，我們先對各轉子、板錘、反擊板以及進入破碎腔內的大塊物料的幾何實體做分區處理，將復雜的幾何實體劃分成許多六面單元的小區域，之后再進行網格劃分。

昆明反擊破工程師在有限元分析模型中的轉子體設置為16Mn合金鋼，板錘則采用40Cr合金鋼，反擊板采用16Mn強化合金鋼，材料屬性都采用Plastic Kinematic材料模型，破碎的物料澤采用花崗巖作為材料參數，其屬性采用彈脆性材料模型。單元屬性設為常應變。

反擊式破碎機轉子、板錘、石塊、反擊板之間各碰撞對之間的界面采用接觸算法，沖擊力輸出參數設置為1，設定接觸對之間沖擊力文件輸出參數為1。轉子-板錘之間的靜動摩擦系數設置為0.15，其余動摩擦系數均設置為0.6。

我們設置約束條件為：石塊不施加任何位置約束，也就是說石塊在整個破碎過程中都是自由的，對轉子中心施加X、Y、Z三個方向的平移約束和兩個方向的轉動約束，對反擊板的各個固定部位也分別施加X、Y、Z三個方向的平移和轉動約束；由于板錘被牢牢固定在轉子上，對板錘澤則僅施加Z向的平移約束即可。

2影響反擊式破碎機破碎效果的因素分析

2.1反擊破轉子的旋轉速度

根據昆明反擊破技術專家組在產品研發之初的研究報告，在破碎不同粒徑、不同材質的物料時應選取合適的轉子旋轉速度，可在保證破碎效果的同時，防止物料過粉碎，同時也可較高程度上優化反擊破碎機的整機能耗。我們設定在其它條件不變的情況下，來對比轉子的旋轉速度分別為1000r/min、700r/min和400r/min時破碎力的不同表現。

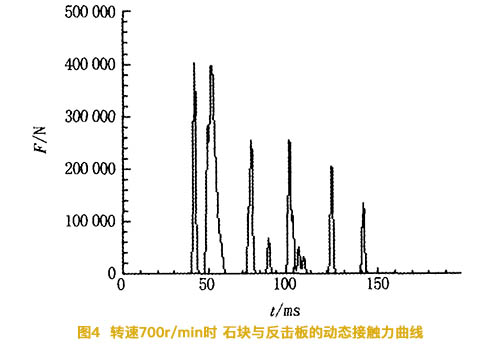

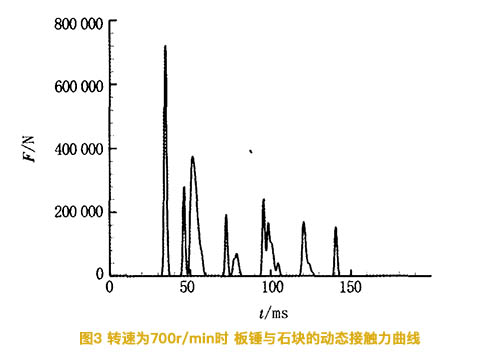

圖3是700r/min轉速時板錘物料動態接觸力的曲線圖，可以從中看出，石塊與板錘首次碰撞粉碎在30-40ms區間，石塊飛出與反擊板碰撞返回再次與板錘碰撞發生在40-47ms區間，第二次的動態接觸力小于第一次這是因為石塊的反彈過程要消耗一部分能量。在之后的47-60ms區間，石塊在板錘和反擊板聯合作用下發生剪切破碎。圖4反映了石塊與反擊板之間的動態接觸力。

綜合圖3、圖4，我們可以看到破碎時作用力曲線相對作用時間間隔短，而剪切破碎時作用力作用時間長。圖3中70~110ms時間段內的作用力曲線是石塊與二級反擊板發生沖擊和剪切破碎作用時的作用力曲線，120~150ms之間的作用力曲線是物料與三級反擊板發生碰撞時的作用力曲線。由于發生破碎后，石塊的粒度、質量較未破碎時要小，所以兩圖中作用力的峰值呈逐級下降趨勢。

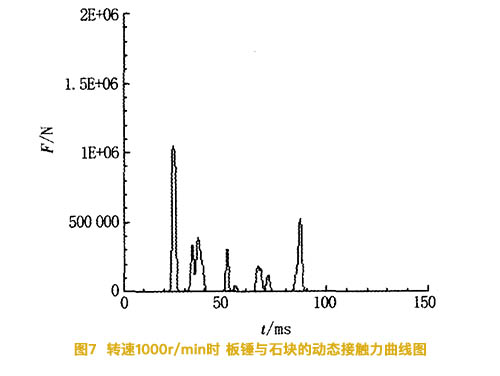

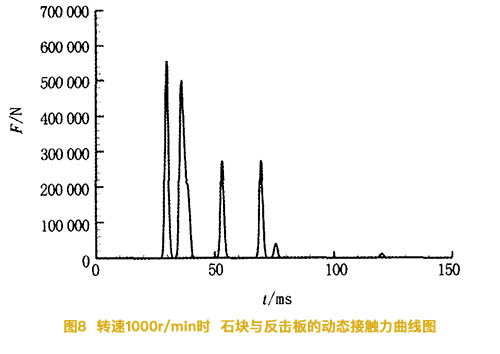

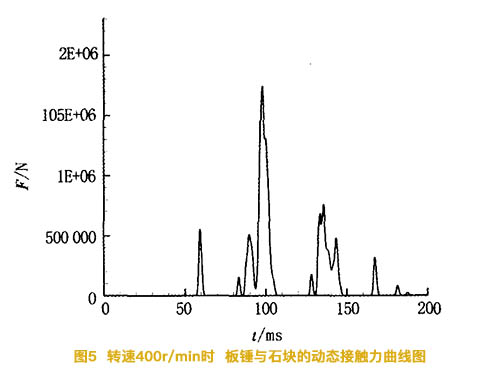

我們再來參照圖5-圖8中不同轉速下板錘與物料、物料與反擊板接觸碰撞受力曲線圖，對比分析可以得出：轉子轉速越高，板錘與物料接觸碰撞時的沖擊力就越大。400r/min時在時間段60ms附近的沖擊力峰值大約為500000N，而700r/min時在時間段30~40ms之間的沖擊力峰值大約為720000N，1000r/min時在時間段20~30ms之間的沖擊力峰值大小大約為1000000N，隨著轉速增加物料與反擊板碰撞時的沖擊力越大，物料沖擊破碎效果就越好，物料損傷程度越高，因此在隨后發生剪切破碎時板錘與物料、物料與反擊板之間的相互作用力就越小，可以從圖中相應時間區域內發生剪切破碎時的作用力對比看出。

2.2碎石機轉子的轉動慣量

昆明反擊破廠家云南滇重礦機的各型號反擊式破碎機都有各自最佳的入料粒度范圍，這個參數的設置與各個型號轉子的轉動慣量大小有關，在轉子轉速特定的條件下，不同轉動慣量的轉子所能提供的破碎力不一樣，這就直接決定了碎石機的破碎效率。我們設定在其它條件不變（700r/min）的情況下，轉子3種不同大小的轉動慣量2.44624e7 kg·mm2、4.66679e7 kg·mm2和7.80593e7 kg·mm2所產生破碎力的大小分別進行計算，并據此分析轉動慣量對破碎力的影響。

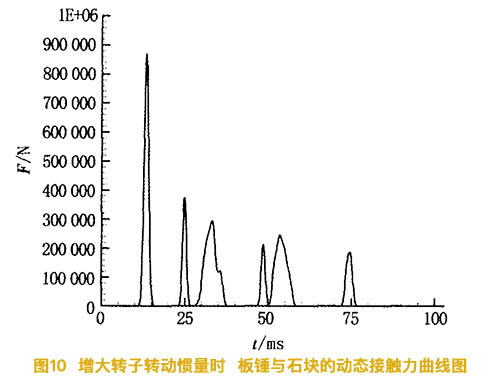

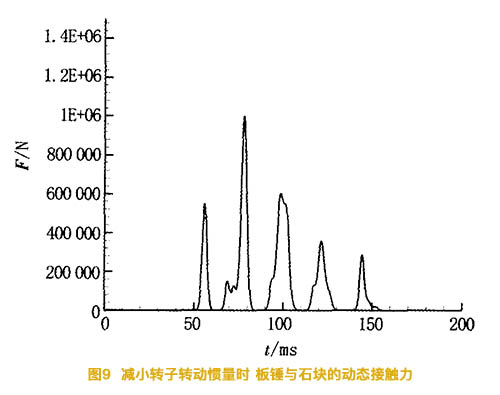

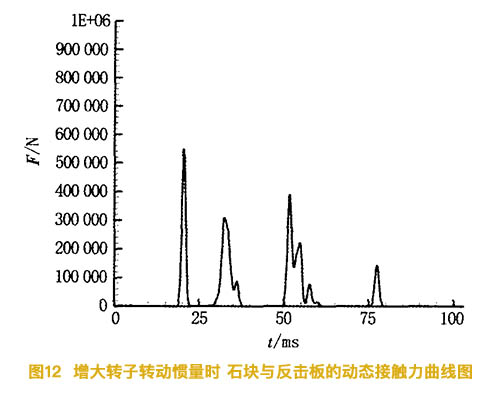

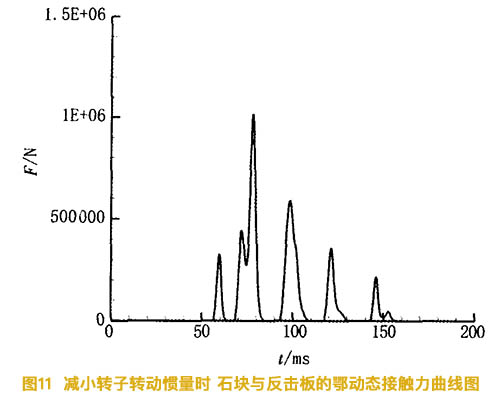

因為轉速均恒定為700r/min，通過對比不同轉動慣量時板錘與物料動態接觸受力（圖3、圖9、圖10）以及物料與反擊板接觸受力（圖4、圖11、圖12）我們可以分析得知：轉速一定時，轉子的轉動慣量越大，板錘對物料以及物料與反擊板發生沖擊破碎力越大。圖3中物料發生沖擊破碎的30?40ms時間段的沖擊力峰值大約為720000N，圖9中在50~60ms時間段的沖擊力峰值只有500000N，圖10中在20~30ms時間段的沖擊力峰值大約為880000N，隨后物料發生剪切破碎時，反擊板受到物料的反作用力越小，物料越容易發生剪切破碎。

2.3反擊式破碎機的反擊板角度

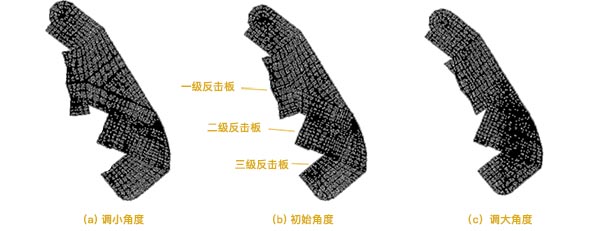

根據昆明反擊破專家的產品優化報告，垂直于碰撞接觸界面的分力才是真正有效的破碎力，才能夠對石塊產生破碎效果，其他方向的分力則只能讓石塊產生運動變向。這個過程中最理想的情況是石塊每次與反擊板發生碰撞時能夠垂直于反擊板。但這是假定的理想狀態，在實際情況中不可能100%的石塊都做到，所以要盡量優化反擊板的角度，以使得整臺碎石機達到最優化的沖擊與剪切破碎效果。調大角度、初始角度、調小角度的一級反擊板有限元模型見圖13。

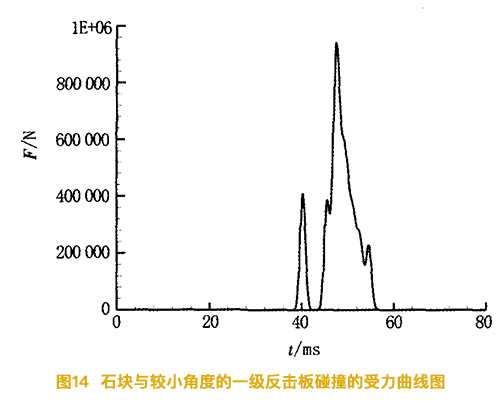

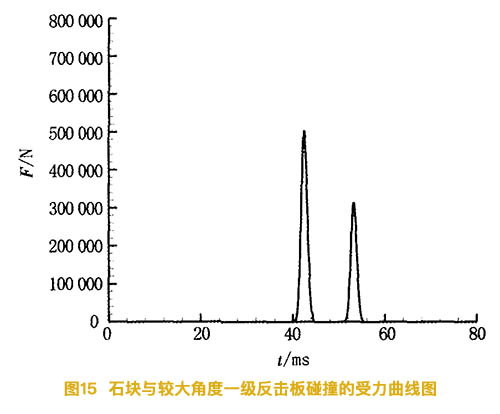

我們對調?。▓D14）、調大（圖15）角度之后石塊與一級反擊板之間的碰撞接觸力曲線圖對比分析可以看出：在40ms時石塊發生沖擊破碎時以及在50ms附近剪切破碎時的受力情況，減小一級反擊板的角度對物料剪切破碎效果較好但不利于石塊發生沖擊破碎，增大一級反擊板角度能夠增加沖擊碰撞的次數，增強沖擊破碎的效果，但不利于剪切破碎。

對二級反擊板和三級反擊板調整角度，分別進行仿真計算分析，可得到與上述結論相同的結果。

3.云南反擊式破碎機項目組的分析綜述

通過昆明反擊破廠家技術工程師對反擊式破碎機核心破碎系統中轉子、板錘、反擊板和石塊之間的動力學有限元分析，我們可清晰地了解到轉速、轉子轉動慣量、反擊板角度對碎石機破碎效果的影響：轉子轉速越高，轉動慣量越大，板錘與石塊碰撞、石塊與反擊板碰撞沖擊力就越大，沖擊破碎效果越好，剪切破碎時板錘與石塊、石塊與反擊板之間的相互作用力就越??；減小反擊板角度對石塊剪切破碎有利，但不利于物料發生沖擊破碎，增大反擊板角度能增加沖擊碰撞的次數，提升沖擊破碎的效果，但不利于物料發生剪切破碎。這些參數在昆明反擊破廠家云南滇重礦機的碎石機設計中都充分地得到考慮，最終的出最優化的設計方案。希望這篇文章可以為其他云南反擊式破碎機生產廠家提供理論依據，生產出品質更好反擊式碎石機。
