復合式破碎機的特點和用途

復合式破碎機也叫“立式復合破碎機”，顧名思義，這種破碎設備的機體呈直立式，所謂“復合式”是因為集合了沖擊式破碎機、錘式破碎機兩種不同的破碎形式為一體，一次作業周期即可實現粗碎、中碎、細碎，一次破碎成型、破碎比大、節約能源、密封好粉塵少等突出優勢，充分簡化破碎工藝、提升效率的同時降低投資成本，立式破碎機是一種優化設計而成、技術成熟、應用廣泛的細碎設備。

立式復合破碎機可用于各類適度≤15%、抗壓輕度不超過200Mpa的中等硬度物料的破碎作業，如水泥廠的水泥生料、熟料，石灰石、爐渣、煤矸石、石膏、砂巖、耐火材料、砂石料、鐵礦石等等，目前立式破碎機在礦山選礦、砂石生產、耐材、水泥廠、煤礦、化工陶瓷、冶金等行業都得到大量應用。

立式復合破碎機的突出優勢

1、破碎效率高，破碎成本低，兼具反擊破、錘破優點于一身，一臺設備起到兩臺設備的功用，明顯減化工藝、降低投資成本；

2、一次實現粗碎、中碎、細碎，用于選礦、石灰石、水泥廠時可明顯降低后續球磨機的入料粒度，從而提升整條生產線的產量，降低整套設備的能耗；

3、破碎裝置密封性好，無揚塵污染；

3、可用于含水量較高物料的破碎，出料粒度可方便地調整，適應能力強，根據昆明破碎機技術專家組的數據，含水量8%-15%都可進入復合式破碎機正常破碎。

立式復合破碎機的內部結構

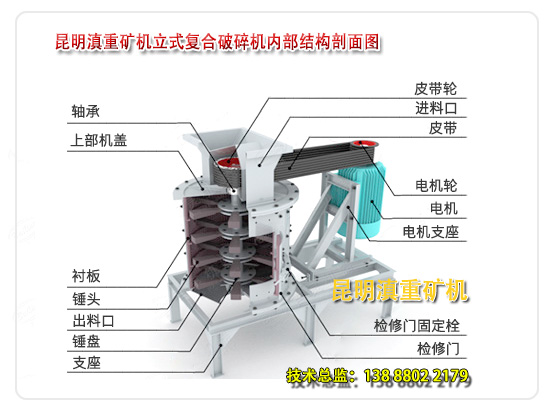

從整體來看，復合式破碎機包括傳動裝置、機體、進出料器、支座組成，主要的機體部分往細了說又可分為機蓋、機殼、錘頭、錘盤、襯板、中心軸等，錘頭按放射狀布局固定于錘盤上，錘盤則呈堆疊層狀按固定間距固定在中心軸上，具體結構布局可參見下面的立式復合破碎機內部結構剖面圖：

復合式破碎機的工作原理

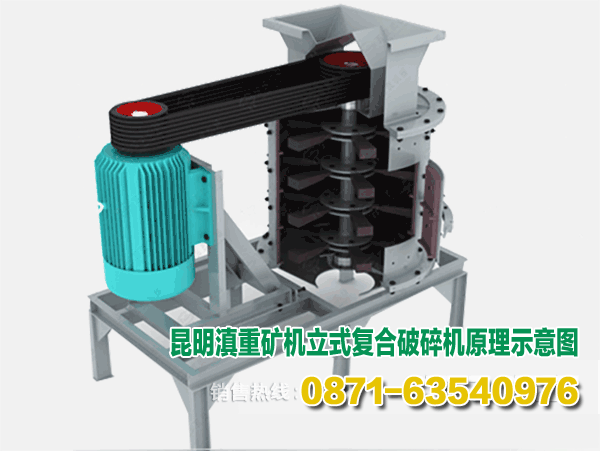

按照整個流程逆序啟動各個設備后，電機驅動立式復合破碎機中心軸、錘盤、錘頭高速轉動，物料由輸送機穩定、連續送入立式復合破碎機上部的進料口，在自身重力作用下進入復合式破碎機的內部破碎腔，與高速旋轉的錘頭發生碰撞發生沖擊式破碎效果，物料吸收沖量后高速反向撞向發生二次破碎，同時物料之間的碰撞也會形成多重破碎作用，在物料在錐形從上部進料口進入直到下落到下部的中隔板上的時間段內，這種往復的多重破碎高頻多次發生，最終形成符合要求的顆粒從下部出料口排出。下面的立式破碎機原理示意動畫看得會更直觀些：

立式復合破碎機規格參數一覽表

* 立式復合破碎機設備的的處理能力受多種因素的影響，諸如：破碎原料的物理性質、形狀、粒度組成、含水量、工作臺條件等等。上表中列示的處理能力以破碎干燥、中等硬度巖石為例，堆比重以1.6t/m³為標準。
